一、SDXLGZ-120線路故障測試儀概述：

 SDXLGZ-120線路故障測試儀又稱：架空線接地故障定位儀，適用于小電流接地系統架空線路，在線路發生單相接地故障而停運后，可用本設備對接地點進行精確定位。

架空線接地故障定位儀，適用于小電流接地系統架空線路，在線路

發生單相接地故障而停運后， 可用本設備對接地點進行精確定位。

本儀器是一套便攜設備， 可進行多條線路的故障定位。整套設備由 發射機（信號發生器）、傳感器、接收機、及附件組成。在故障線路停 運后， 由發射機向線路施加超低頻高壓信號使故障重現， 在線路沿途用 絕緣桿將傳感器掛在線路上檢測信號，并通過無線方式向地面上的接收 機傳輸數據，接收機顯示測量結果。在故障點前， 電流持續存在， 通過 波形， 可以清楚的看到電容電流和故障點的接地電流， 故障點后，故障 點的接地電流消失?？上冗M行粗略分段， 再精確定點， 從而快速確定故

障位置。

二、功能特點

1. 適用于小電流接地系統配電網， 檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種高阻、低阻接地故障。

2. 在線路停運后進行定位， 特別適用于有電纜分支的故障線路。

3. 施加高壓信號使故障重現，電流信號穩定，易于檢測。

4. 超低頻信號避免系統分布電容、線路中電感（PT)的影響， 能對

高阻故障進行定位。

5. 傳感器使用高靈敏度傳感器。

6. 過壓保護：輸出電壓超過保護電壓設定值，設備進入保護閉鎖狀

態，設備停止信號輸出。

7.過流保護：輸入電流大于保護定值 5A，則內部保護電路動作，設

備停止工作。

8.傳感器和接收機無線通訊傳輸，安全可靠。

9.發射機可使用市電、逆變電源或發電機供電，傳感器和接收機內

置可充電鋰電池供電。

10.發射機體積小， 重量輕；傳感器為體積重量最小化設計，方便沿

線掛接；接收機為手持式設計。

11.接收機采用大屏幕液晶顯示器，顯示超低頻信號波形、電流值。

12.接收機顯示故障點前和故障點后。通過分析比較接地電流信號， 接地電流接近發射機端電流值， 為故障點前； 小于發射機端接地電流的

60%，為故障點后。

三、技術指標

1.  定位精度： 0.1 米。

2.  發射機輸出特性：

(1) 輸出頻率 1Hz。

(2) 開路電壓：脈動直流， 峰值 8kV，相當于 10kV 線路的相電壓

峰值。

(3) 短路電流：脈動直流，峰值不小于 100mA。

3.  傳感器與接收機的無線通訊距離：90m。

4.  發射機電源：AC 220V 市電，可接發電機（輸出功率≥1000W）。

5.  發射機功率：最高功率 500W。

6.  傳感器電源：7.4V 聚合物鋰電池。

7.  接收機電源：3.7V 聚合物鋰電池。

8.  體積： 發射機 430×244×341mm；傳感器 255×84×30mm；

接收機 170×100×30mm。

9.  質量： 發射機 8.7kg；傳感器 0.45kg；接收機 0.45 kg。

10. 使用條件： 溫度:-10℃-40℃, 濕度 5-90％RH，海拔<4500m。

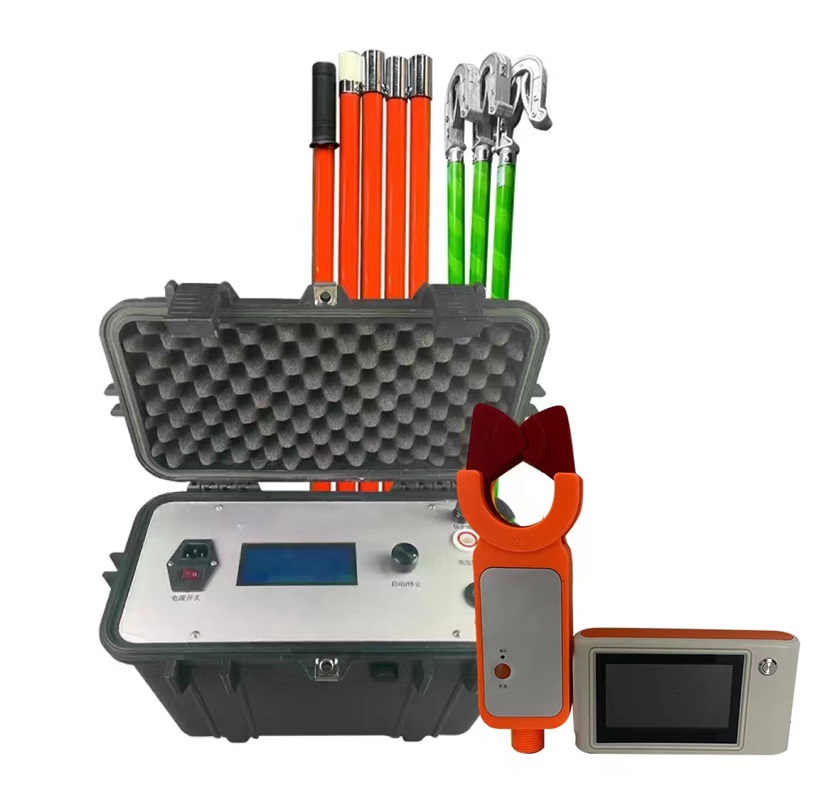

設備組成

本設備包括發射機、傳感器、接收機及相關附件：發射機的接線盤、

輸出連接線、掛線桿、電源線及保護地線，傳感器的掛線桿等組成。
