一、產品主要特點

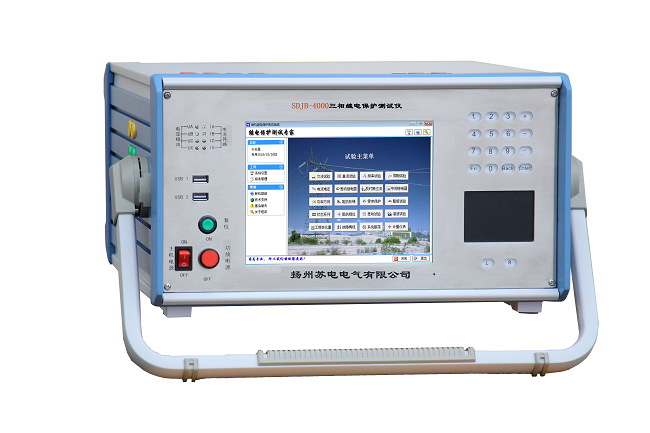

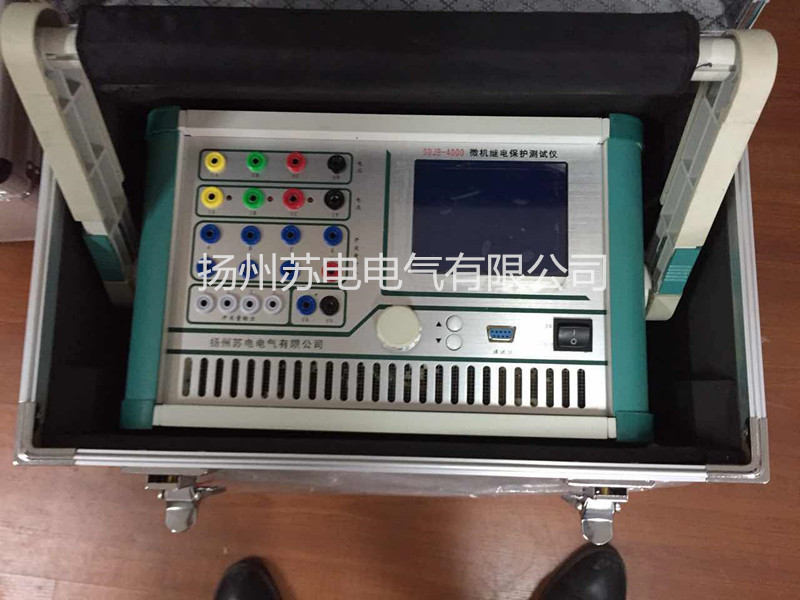

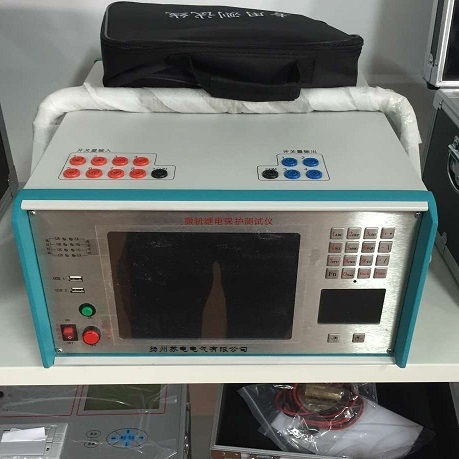

1、 SDJB-4000二、三、四五級承試三相繼電保護測試儀 滿足現場所有試驗要求。既可對傳統的各種繼電器及保護裝置進行試，也可對現代各種微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便和完美。
     具有標準的四相電壓，三相電流同時輸出，電壓125V、相，電流40A/相。三相電流并聯可達120A。

2、  各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。

3、  單機獨立運行，內置高性能工控機，主頻300--600MHz，內存128M，硬盤6--12G，運行Windows XP操作系統。

4、  采用拉絲不銹鋼面板，不銹鋼鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸,分辨率為800×600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用。

5、   主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。

6、  功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。

7、 采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。

8、  可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。

9、   具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。

10、  配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。

11、  具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而提高了精度的穩定性。

 二、產品技術參數
1、交流電流源:
   相電流輸出（有效值）：  0--40A/相  精度：0.2%±0.05
   0.2A-1A   精度：0.5%±0.05
   三相并聯輸出(有效值)： 0--120A/三相同相位并聯輸出
  相電流長時間允許工作值(有效值)： 10A
  每相蕞大輸出功率 ：420VA
  三相并聯電流蕞大輸出功率 ：900VA
  三并電流蕞大輸出允許工作時間 ：10s
  頻率范圍： 0--1000Hz    精度：0.001Hz
  諧波次數： 2--20次      相位：0--360°    精度：0.1°

2、直流電流源:
  電流輸出：  0--±20A/相   精度 0.2%±0.05
  0.2A-1A    精度：0.5%±0.05

3、交流電壓源:
  相電壓輸出（有效值）： 0--125V/相  精度：0.2%±0.05
  2V-10V；   精度：0.5%±0.05
  線電壓輸出（有效值）： 0--250V
  相電壓/線電壓輸出功率 ： 75VA/100VA
  頻率范圍： 0--1000Hz  精度：0.001Hz
 諧波次數： 2--20次    相位：0--360°   精度：0.1°

4、直流電壓源:
  相電壓輸出幅值：0--±150V   精度：0.5%±0.05
  線電壓輸出幅值：0--±300V
  相電壓/線電壓輸出功率： 90VA/180VA

5、開關量端子:
  開關量輸入端子：  8對
  空接點： 1--20mA，110V裝置內部有源輸出
  電位翻轉： 0--6VDC為低電平
           15--250VDC為高電平
  開關量輸出端子：4對，空接點  遮斷容量：110V/2A，220V/1A。

6、時間測量范圍:
 范圍：1ms--9999s    測量精度：1ms

7、體積重量:
 體積： 365(mm )×400(mm )×195 (mm )   約18Kg

8、電源:
 AC220V±10%   50Hz   10A

三、產品別稱：
    三相繼電保護測試儀又稱為微機繼保儀、微機繼電保護測試儀、繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀、三相繼電保護測試儀、繼電保護測試儀、微電腦繼電保護測試儀。
