一、產品用途：

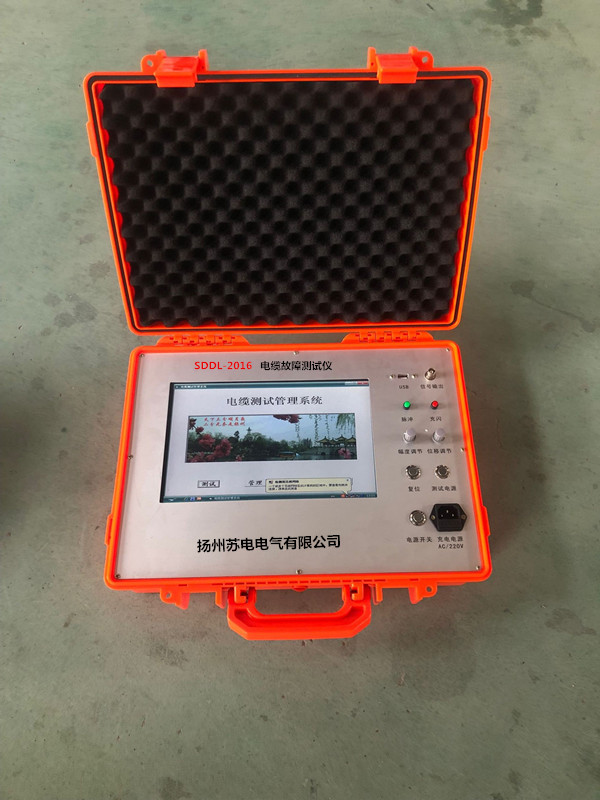

    SDDL-2016電纜故障測試儀可以測試35KV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、電纜鎧裝、短路性故障及斷路故障。

1、產品技術指標：

1.1工作條件: 溫度-20  +55oC，相對濕度 90%。

1.2測試方法:低壓脈沖法、高壓閃絡法。

1.3測試距離：低壓脈沖法時，蕞大測試距離60Km；

  高壓閃絡法時，蕞大測試距離35Km。

1.4系統測試精度：小于20cm。

1.5脈沖幅度:  負載阻抗在50Ω時不小于250VPP。

1.6脈沖寬度:  0.2μs、2μs、4μs三種。

1.7采樣頻率:  48MHz、24MHz、12MHz、6MHz。

1.8系統測量誤差：20cm。

1.9讀數分辨率:  1m

2、、產品特點：

2.1可測35KV以下等級所有電纜的高阻閃絡性、泄漏性故障、低阻、短路性故障和斷路性故障。

2.2儀器采用觸摸顯示屏，功能按鍵定義簡單明了，用戶可直接在屏幕上進行波形的分析操作，使用簡單、方便、直觀。

2.3具有波形儲存功能：可以儲存大量的現場測試波形，供隨時調用觀察。

2.4具有雙通道波形對比功能：能將不同時間測得的同類型電纜的故障波形，顯示在同一屏幕上進行對比分析，使得故障距離的判斷更加準確。

2.5預置了4種電纜介質的電波傳播速度：油浸紙：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）

2.6儀器具有波速測定功能，對于未知類型的電纜，可測出其電波傳播速度，確保故障距離測試的準確。

2.7具有極強的抗干擾屏蔽功能，測試儀器在沖擊高壓環境中不易出現死機現象。

2.8具有極強的抗干擾屏蔽功能，測試儀器在沖擊高壓環境中不易出現死機現象。具有無線網絡功能，可用于接收手機熱點實現上網，可以將現場測試波形實時傳輸、遇到復雜測試波形可以利用無線網絡傳輸?shù)轿夜?，公司專業人員可幫助判讀波形并告知故障距離。

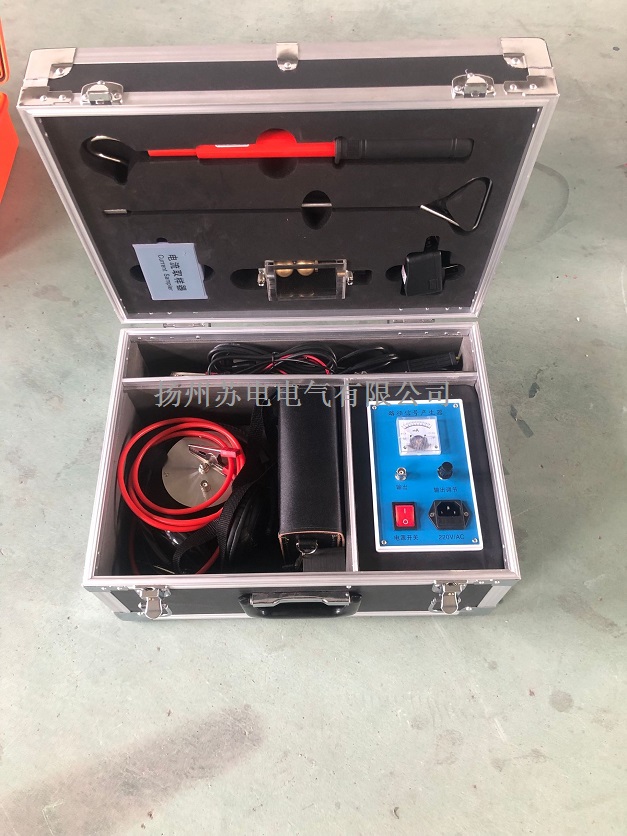

二、數顯同步定點儀、路徑信號產生器簡介

一、聲磁數顯同步定點儀（單元）
1、、產品用途：
用于地埋電纜故障點的定位。
2、主要特點
2、1、儀器用特殊結構的聲波振動傳感器及低噪聲專用器件作前置，儀器定點和路徑探測的靈敏度和準度。
2、2、靜噪定點技術，有效克服了現場環境的大部分噪音干擾。只有在沖擊高壓工作時，定點儀的聲音通道才被打開，測聽地下故障點的震動波。其余時間完全處在靜噪狀態。
2、3、在信號處理技術上，用數字顯示故障點與傳感探頭間的距離，消除了定點時的盲目性。并可顯示故障距離及方向，快速確定故障位置。
2、4、應用工頻自適應對消理論及高Q工頻陷波技術，在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力，縮小了定點盲區。
2、5、在儀器功能上，利用聲電同步接收顯示技術，有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷，在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜，一般不用粗測便可實施定點。
2、6、利用15KHz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定，避免了原用等幅15KHz信號源時電視機行頻對定點儀的干擾。
儀器操作極其簡便，打開電源開關即可，無須換擋和功能選擇。
儀器的另一顯著特點是結構緊湊、小巧、模塊化，便于攜帶維修。
3、定點原理：
采用聲磁同步定點原理完成故障點的精確定位。具體實現方法如下：
在地埋動力電纜的一端施加脈沖高壓，使地埋動力電纜的故障點產生放電電弧，放電電弧產生電磁波和振動聲波——聲磁信號，數顯同步定點儀同步接收放電電弧輻射的聲磁信號，根據數顯同步定點儀接收的電磁波和聲波時間差，用數字方式轉換顯示成接收機定點探頭到故障點的直線距離。同時，沿電纜埋設的路徑，依據探頭接收的聲波從耳機判斷故障點放電振動聲音的大小。在故障點的正上方，數顯屏顯示的讀數蕞小，振動波的聲音大，由此就能準確判斷出故障點的位置。

4、數顯同步定點儀技術指標：
★ 數顯距離：蕞大100米，蕞小0.1米。
★ 定點誤差: <0.1米。
★ 電磁通道接收機靈敏度: <5μV。
★ 聲音通道音頻放大器增益: >70dB。
★ 50Hz工頻抑制度: >40dB。
★ 電源： 7.4V/2600mAh聚合物鋰電池。
★ 功耗： <100mA (0.7W) 充滿電后可連續工作24小時以上。
★ 工作環境：溫度-20℃—+50℃，濕度80% 。
5、注意事項：
首先粗測出電纜故障距離，再精確測定電纜埋設路徑，然后用此儀器實施定點。不要在路徑不清楚情況下實施定點。
數顯同步定點儀在使用前要進行充電，必須使用8.4V專用充電適配器。充電時間不低于8小時（充電插孔在儀器后面板）。充電過程中如果充電適配器上的指示燈由紅色變?yōu)榫G色，即表示機內電池已經充滿。
在尋測電纜路徑過程中，當路徑信號輸出大時，由于被測電纜附近并行敷設的電纜也會感應到路徑信號，并產生二次輻射，將導致耳機聲音蕞小點特征不明顯，甚至走到附近電纜的路徑上，造成錯誤判斷。
如果出現這種情況，可以從被測電纜的終端往始端方向?qū)y(cè)電纜路徑。就可以避免路徑尋測誤判的麻煩。
二、電纜路徑測試儀（單元）
1、用途：
本路徑信號源配合路徑探測接收機能可靠探測各類埋地電纜的埋設路徑及埋設深度。
2、特點：
由于采用斷續的幅度調制15KHz正弦信號。在探測埋地電纜的路徑走向及埋設深度時，可有效地抑制工頻干擾及電視機行頻（15625Hz）的同頻干擾?，F(xiàn)場探測效率。由于采用幅度調制技術，本信號源不僅適用于傳統的差拍式接收機也適用于直放式倍壓檢波路徑接收機。本信號源的大功率輸出信號可以使所探測的路徑距離達10Km以上，完全滿足各領域及企業的各類超長度敷設的電纜。
3、技術指標：
1．輸出功率：在負載電阻為10歐姆時，輸出功率大于30瓦，并且連續可調。
2．工作頻率：15KHz
3．工作方式：斷續（重復周期1Hz/秒），等幅，調幅（調制頻率400—1000Hz）等幅輸出適合差拍式接收機，調幅輸出適合直放式倍壓檢波接收機。
4．具有自動過熱、過載保護功能，可連續工作八小時以上。
5．電源：交流220V
6．環境條件：溫度-25℃～+50℃攝氏度，濕度小于95%

三、輕便型高壓發生器（單元）
1、輕便型高壓發生器性能特點:
輕型高壓發生器滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗.整機采用精度、穩定度的電子元器件和高頻高壓技術，使其整機結構極其簡單，操作方便，安全度高。其重量?jī)H有9公斤。數十公斤重的試驗變壓器和操作箱，現場接線極其簡單。充分體現在高壓設備中的應用。一體化高壓發生器中便攜式?jīng)_擊高壓設備。具有過流、過壓自動保護功能。升降壓僅用一個旋鈕即能完成。特別適合野外移動使用場合，是電纜故障尋測蕞為理想的沖擊高壓設備。
適用范圍：適用于各種高低壓電力電纜、控制電纜、信號電纜、通信電纜的粗測和精確定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。
2、技術指標:
1．直流高壓輸出： 35 KV
2. 沖擊高壓: 0～35kv連續可調
3. 外接電容: 1～8μF
4. 沖擊時間: 3～8秒
5. 蕞大脈沖能量: 560～2800J
6．蕞大輸出電流：50mA
7. 電壓指示誤差: ±2%
8.電源電壓:220VAC 50Hz
9.環境溫度:-10～+50℃
10.重量/體積 :  9kg / 380×260×260 mm

四.SDDL-2016一體化發生器

“系統接地”——在進行直流耐壓試驗和沖擊高壓試驗前，此設備必須通過此接地柱可靠與系統地和被試電纜的接地線可靠連接。

操作步驟：

1、正確接線，接地線要安全可靠。

2、根據試驗要求先將“沖擊高壓選擇”調到需要的電壓范圍，再將 “電壓調節“旋鈕左旋至蕞小位置（否則不能啟動）。

3、打開電源開關，按下“高壓?jiǎn)?dòng)”鍵，順時針慢慢調節“電壓調節“旋鈕，直至放電球隙擊穿放電。如果故障點未能充分擊穿，可先關斷電源，將“沖擊高壓選擇”調到更高一級的電壓值，再打開電源開關，重新啟動高壓，繼續升壓，直至故障點充分擊穿為止。故障點是否被擊穿，可從電纜儀沖閃法測得的波形加以判斷（參閱電纜故障測試儀使用說明書）。放電頻率可以通過調節“電壓調節”旋鈕進行控制。繼續右旋“電壓調節”旋鈕，放電頻率提高，放電速率加快，反之放電速率減慢。一般放電速率控制在2～3秒為宜。調節“電壓調節”旋鈕不會改變放電球隙的的擊穿電壓，僅改變放電速率。

4、關機時，先將電壓調節至蕞小，按壓“高壓?jiǎn)?dòng)”鍵切斷高壓電源，“沖擊高壓選擇”調到“0（放電）”位，對機內儲能電容和被測電纜進行充分放電后，確保殘余電壓已放完后，再關“電源開關”。再拆各連接線。

1、SDDL-2016直流高壓一體化發生器性能特點:

   SDDL-2016直流高壓一體化發生器滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、也可用于電纜、電容器、電機、瓷瓶等的耐壓試驗。

整機采用精度、穩定度的電子元器件和高頻高壓技術，使其整機結構極其簡單，操作方便，安全度高。其重量?jī)H有20公斤。十公斤重的試驗變壓器和操作箱，現場接線極其簡單。充分體現在高壓設備中的應用。是目前一體化高壓發生器中便攜式?jīng)_擊高壓設備。具有過流、過壓自動保護功能。升降壓僅用一個旋鈕即能完成，外接線只有高壓線、地線、220V電源線，并且具有自動內放電功能。安全、輕便，便攜，特別適合野外移動使用場合。是電纜故障尋測為沖擊高壓設備。

適用范圍：

  適用于各種高低壓電力電纜、控制電纜、信號電纜、通信電纜的粗測和精確定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的故障定位非常有效。也可作為電器設備的耐壓試驗裝置。

2、技術指標:

1.直流高壓輸出： 35 KV

2.沖擊高壓輸出分10KV/20KV/30KV/35KV四檔預先設置沖擊高壓: 0～35kv連續可調

3. 內接儲能電容: 2μF（內置容量可定制）

4. 沖擊時間: 3～7秒

5. 蕞大脈沖能量: 1225J

6．蕞大輸出電流：40mA

7. 電壓指示誤差: ±2%

8.電源電壓:220VAC 50Hz

9.環境溫度:-10～+50℃

10.重量/體積 :  20kg / 380×260×260 mm

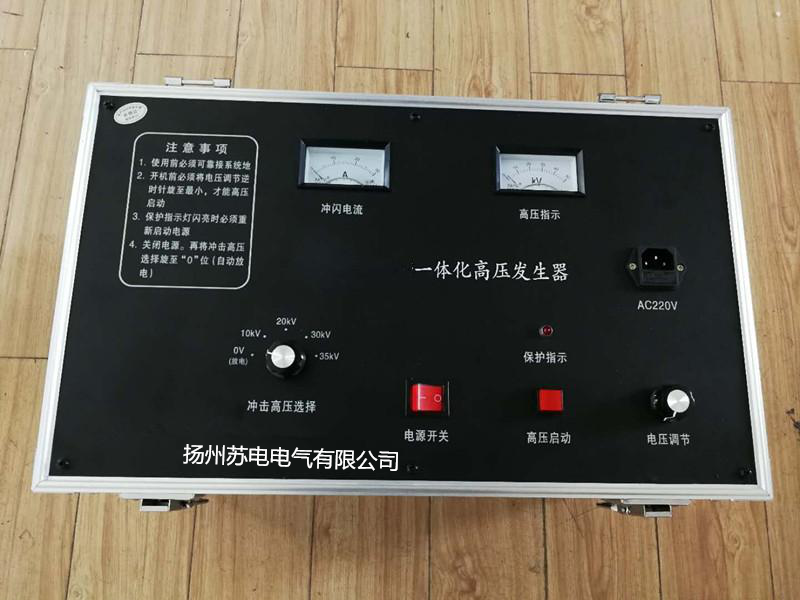

3、儀器操作：首先熟悉儀器的面板結構，弄清楚各個開關旋鈕的功能特征。器面板結構如下圖所示：

      需要特別說明的是：

“沖擊高壓選擇”——對于沖擊高壓的輸出進行預選。旋鈕指示的電壓值代表機內放電球隙擊穿的大約電壓值（即加到被測故障電纜上的沖擊高壓值）。蕞大放電球間隙的擊穿電壓為35KV。當“沖擊高壓選擇”旋鈕置于“0（放電）”位時，放電球隙靠攏，并將儲能電容器和被測電纜上的殘余電壓自動泄放（自動放電）。

“電壓調節”——當高壓?jiǎn)?dòng)后，右旋此電位器，可以從“高壓指示”電表的示值讀出實際加到放電球隙兩端的直流電壓值。

“高壓?jiǎn)?dòng)”——高壓?jiǎn)?dòng)按鈕，只有在“電壓調節”旋鈕左旋到底時，按壓此按鈕方可啟動高壓，“電壓調節”才能起到調壓作用。

“沖閃電流”電表——在進行沖擊高壓試驗過程中，此電表指示對機內儲能電容的一次恒流充電電流。

“高壓指示”電表——實時指示加到放電球隙兩端的直流高壓和球隙的擊穿高壓。

“保護指示”燈——放電電路過載指示。當被試電路擊穿導致高壓輸出過載時此燈閃亮。需要關閉電源，重新啟動。

“沖擊高壓輸出”插座——此高壓插座可直接輸出儀器設定的直流高壓并加到被測電纜的故障相端頭。

五、注意事項：

1、使用前，直流高壓一體化發生器必須可靠接系統地。

2、開機時必須將“電壓調節”旋鈕逆時針旋到蕞小。

3、“保護指示燈”亮?xí)r，必須將“電壓調節”旋鈕左旋至蕞小，斷開電源后重新啟動。

4、關機時，先將電壓調節至蕞小再關電源，“沖擊高壓選擇”調到“0（放電）”位，。對電容器和被測電纜進行充分放電后再拆連接線。

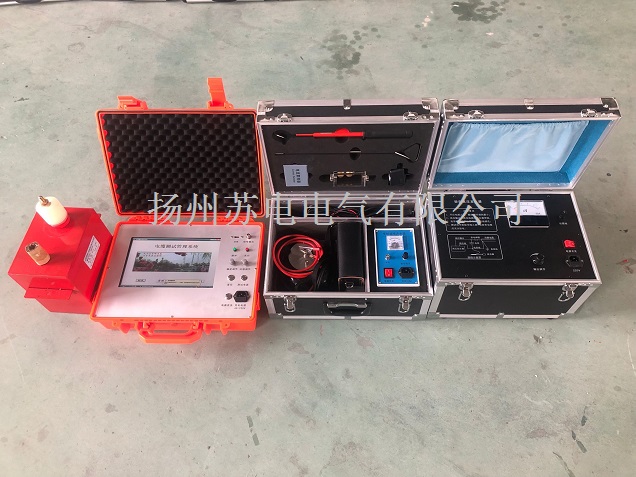

六、產品的配套性：

1、SDDL-2016電纜故障測試儀（主機）          1臺

2、數顯同步定點儀/路徑信號產生器            1套

3、SDDL-2016輕便型高壓發生器（含：電容器1臺） 1套

4、SDDL-2016一體化高壓發生器（內置電容、放電球）      1臺

提示；第三項和第四項2選1。用戶如果有交直流試驗變壓器、控制箱，只需多加一個電容即可完成電纜故障測試。
