一、聲磁數顯同步定點儀（單元）
1、、產品用途：
用于地埋電纜故障點的精確定位。
2、主要特點
2、1、儀器用特殊結構的聲波振動傳感器及低噪聲專用器件作前置放大，儀器定點和路徑探測的靈敏度。
2、2、采用靜噪定點技術，有效克服了現場環境的大部分噪音干擾。只有在沖擊高壓工作時，定點儀的聲音通道才被打開，測聽地下故障點的震動波。其余時間完全處在靜噪狀態。
2、3、在信號處理技術上，用數字顯示故障點與傳感探頭間的距離，極大地消除了定點時的盲目性。并可顯示故障距離及方向，快速確定故障位置。
2、4、應用工頻自適應對消理論及高Q工頻陷波技術，加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力，縮小了定點盲區。
2、5、在儀器功能上，利用聲電同步接收顯示技術，有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷，在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜，一般不用粗測便可實施定點
2、6、利用15KHz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定，避免了原用等幅15KHz信號源時電視機行頻對定點儀的干擾。
儀器操作極其簡便，打開電源開關即可，無須換擋和功能選擇。
儀器的另一顯著特點是結構緊湊、小巧、模塊化，便于攜帶維修，功能強大，精準度gao。
3、定點原理：
采用聲磁同步定點原理完成故障點的精確定位。具體實現方法如下：
在地埋動力電纜的一端施加脈沖高壓，使地埋動力電纜的故障點產生放電電弧，放電電弧產生電磁波和振動聲波——聲磁信號，數顯同步定點儀同步接收放電電弧輻射的聲磁信號，根據數顯同步定點儀接收的電磁波和聲波時間差，用數字方式轉換顯示成接收機定點探頭到故障點的直線距離。同時，沿電纜埋設的路徑，依據探頭接收的聲波從耳機判斷故障點放電振動聲音的大小。在故障點的正上方，數顯屏顯示的讀數蕞小，振動波的聲音蕞大，由此就能準確判斷出故障點的位置。

4、數顯同步定點儀技術指標：
★ 數顯距離：蕞大100米，蕞小0.1米。
★ 定點誤差: <0.1米。
★ 電磁通道接收機靈敏度: <5μV。
★ 聲音通道音頻放大器增益: >70dB。
★ 50Hz工頻抑制度: >40dB。
★ 電源： 7.4V/2600mAh聚合物鋰電池。
★ 功耗： <100mA (0.7W) 充滿電后可連續工作24小時以上。
★ 工作環境：溫度-20℃—+50℃，濕度80% 。
5、注意事項：
首先粗測出電纜故障距離，再精確測定電纜埋設路徑，然后用此儀器實施定點。不要在路徑不清楚情況下實施定點。
數顯同步定點儀在使用前要進行充電，必須使用8.4V專用充電適配器。充電時間不低于8小時（充電插孔在儀器后面板）。充電過程中如果充電適配器上的指示燈由紅色變?yōu)榫G色，即表示機內電池已經充滿。
在尋測電纜路徑過程中，當路徑信號輸出較大時，由于被測電纜附近并行敷設的電纜也會感應到路徑信號，并產生二次輻射，將導致耳機聲音蕞小點特征不明顯，甚至走到附近電纜的路徑上，造成錯誤判斷。
如果出現這種情況，可以從被測電纜的終端往始端方向?qū)y電纜路徑。就可以避免路徑尋測誤判的麻煩。

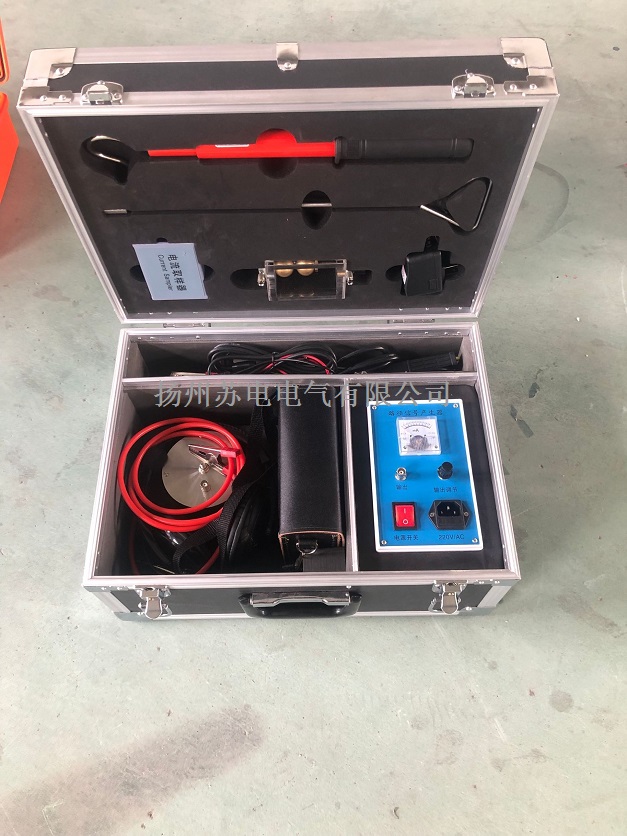

二、電纜路徑測試儀（單元）
1、用途：
本路徑信號源配合路徑探測接收機能可靠探測各類埋地電纜的埋設路徑及埋設深度。
2、特點：
由于采用斷續的幅度調制15KHz正弦信號。在探測埋地電纜的路徑走向及埋設深度時，可有效地抑制工頻干擾及電視機行頻（15625Hz）的同頻干擾。現場探測效率。由于采用幅度調制技術，本信號源不僅適用于傳統的差拍式接收機也適用于直放式倍壓檢波路徑接收機。本信號源的大功率輸出信號可以使所探測的路徑距離達10Km以上，完全滿足各領域及企業的各類超長度敷設的電纜。
3、技術指標：
1．輸出功率：在負載電阻為10歐姆時，輸出功率大于30瓦，并且連續可調。
2．工作頻率：15KHz
3．工作方式：斷續（重復周期1Hz/秒），等幅，調幅（調制頻率400—1000Hz）等幅輸出適合差拍式接收機，調幅輸出適合直放式倍壓檢波接收機。
4．具有自動過熱、過載保護功能，可連續工作八小時以上。
5．電源：交流220V
6．環境條件：溫度-25℃～+50℃攝氏度，濕度小于95%
