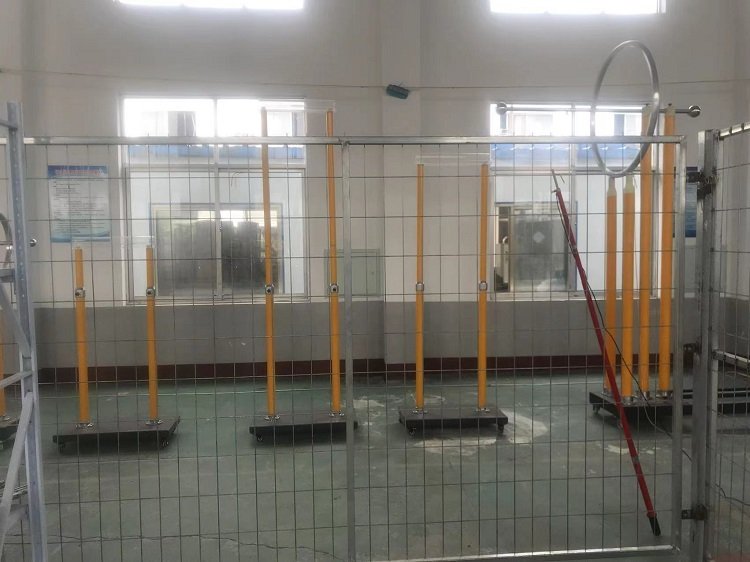

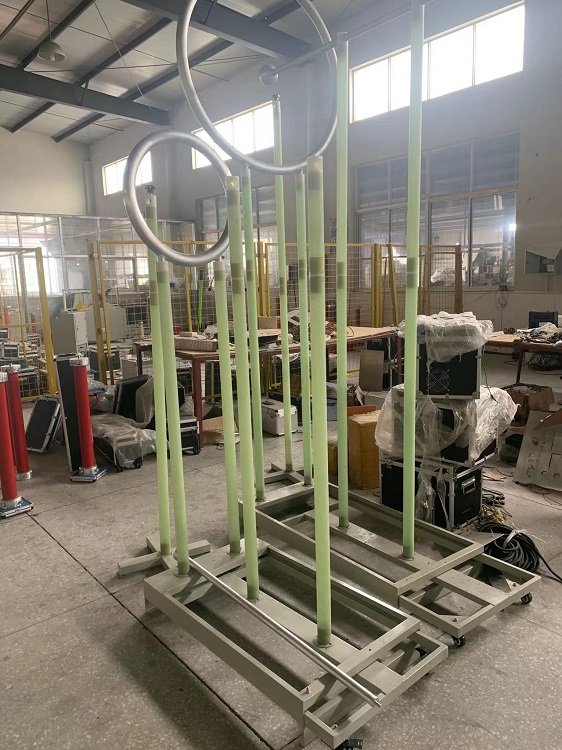

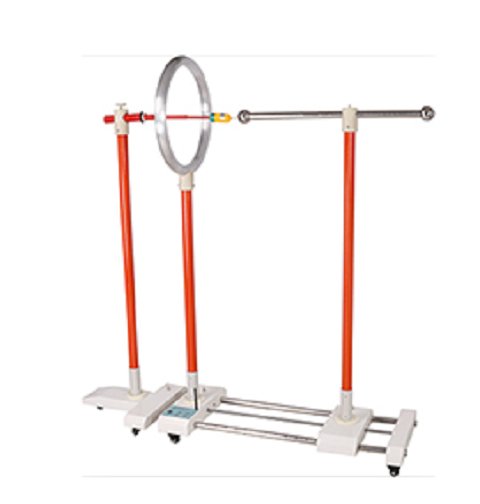

一、概述根據國家能源局發布的《DL/T 740-2014電容型驗電器》電力行業標準，規范了電容型驗電器的檢測標準和相關技術指標，本公司根據此標準研發生產出，SDYD- I型、SDYD- Ⅱ型電容型驗電器啟動電壓試驗架。SDYD- I型試驗架適合10kV~35kV規格的驗電器測試使用，SDYD- Ⅱ型試驗架適合66kV~500kV規格的驗電器測試使用。本驗電器啟動電壓試驗架具有結構簡單，運輸、組裝、使用方便等優點，試各級電力公司安全工器具檢測部門，和具有電力安全工器具檢測資質的試驗室理想的測試試驗設備。二、設備結構本驗電器啟動電壓試驗架主要由：1、試驗架底座；2、絕緣支柱；3、環形電極；4、球形高壓電極伸縮桿四部分組成。驗電器啟動電壓試驗架驗電器啟動電壓試驗架參數型號 均壓環對地高度 均壓環直徑 電極球直徑 球電極桿長度1500 550 60 900~16002500 1050 100 1200~2200
