一、分布式蓄電池在線監測系統組成說明

分布式蓄電池在線監測系統其主要組成如下：

分布式蓄電池在線監測系統由蓄電池監測模塊、蓄電池管理模塊組成，管理模塊具備顯示，并將數據通過RS485上傳。遠程監控需用一臺計算機通過串口連接到蓄電池管理模塊上，該計算機上需安裝專用蓄電池監測軟件，提供數據查看及遠程控制。

1.1蓄電池管理模塊

用以收集/顯示來自蓄電池監測模塊的采集數據，并采集蓄電池組的充放電電流、環境溫度、總電壓等，加以分析整理。

具備顯示面板，方便使用者操作以及查閱電池組信息。

提供RS485通信接口，采用MODBUS協議，與遠端通訊界面做遠端監測用。

1.2蓄電池監測模塊

測量單一蓄電池的電壓、內阻、溫度等信息。

可加裝蓄電池極柱漏液傳感裝置，對其進行漏液監測報警。

★注意：蓄電池2V監測模塊只能安裝在2V蓄電池上，12V與之相同，切勿混用，否則會損壞模塊。

二、蓄電池監測管理模塊

2.1蓄電池監測管理模塊外觀

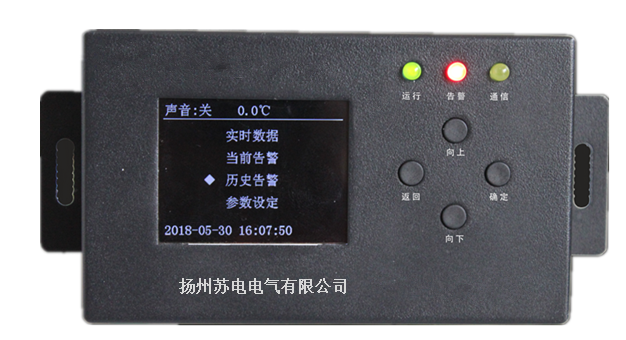

圖2、蓄電池監測管理模塊外觀

表1、蓄電池監測管理模塊規格

管理模塊逐個讀取監測模塊電壓、內阻、溫度，并進行分析處理與顯示。蕞多可接兩組（并聯）蓄電池。

（1）收集顯示監測模塊采集數據，設置蓄電池組信息及報警門限。

（2）對監測模塊地址進行設置。

（3）波特率可設。

（4）采集電流需接電流傳感器。

（5）采集環境溫度需接環境溫度傳感器。

（6）自帶2路RS485口，可接入上位機。

2.2蓄電池管理模塊按鍵說明

2.3蓄電池管理模塊指示燈說明
