1.概述

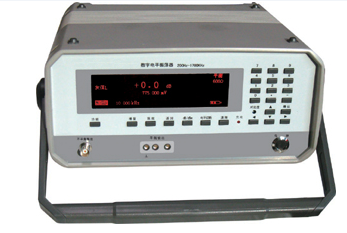

SD5060型數字電平振蕩器，適用于通信系統對基帶特性的測試、電力載波和電力線保護設備的測試、高壓輸電線路、供電系統變電站對電力線載波通道進行衰減、串雜音等高頻參數的測試，以及電力通信結合設備高頻阻波器，結合濾波器，高頻電纜的開通維護測試，并滿足實驗室及教學的需求。是一種新型的全鍵盤操作、全中文界面、LCD圖形顯示的高精度通信測試儀表。

本儀表和SD5010型數字選頻電平表可配套組成載頻傳輸測量?jī)x。

儀表輸出頻率范圍200Hz～1700kHz，包括從話路到300路群路的全部頻段，分辨率1Hz，頻率精度±3×10-6±1Hz。頻率、電平調節全數字化，操作簡便。增量調節用戶自由選擇，最小步進1Hz、0.1dB。

電平振蕩器輸出純度很高的正弦波，諧波衰減≥46dB，非諧波和雜散衰減≥60dB，有很好的頻響和輸出電平穩定度，是一臺高品質的信號源。電平輸出范圍－77.9dB～+20dB,端電勢可達+26dB。各種輸出阻抗適于和通信設備進行匹配測量，dB 、dBm和mV三種測量單位通過單位鍵切換直接顯示結果而不用計算。

本儀表為手提便攜式結構，整體結構牢固，且體積小，重量輕，操作簡便。儀表長期使用穩定可靠，輸出電平和頻率精確度高。內置可充電鋰電池，交直流供電均可工作。電池供電時連續工作時間大于4小時，電池電量過低蜂鳴器自動告警提示用戶對電池進行充電，非常適合野外現場使用。

符合原電子工業部標準SJ 2941“A”檔要求，環境條件符合GB 6587.1中Ⅱ組規定。

外形尺寸： 270mm（寬）×120mm（高）×265mm（深）

質量： 2.2kg

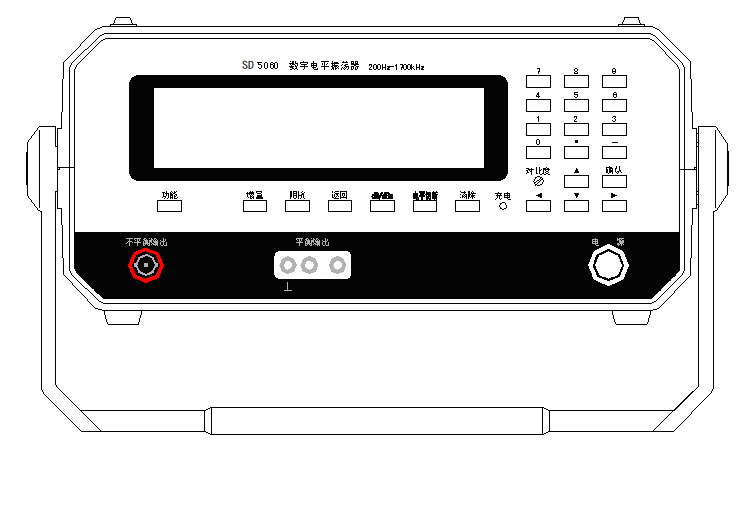

2.2儀表面板布置簡潔、美觀、操作方便。內部電路單元為獨立的印制板，通過扁平線纜相互連接，可靠性高，維修方便。

2.3電源供給：本儀表交直流兩用，直流電力消耗小于4W。

交流供電：交流市電220V±10％（50Hz±5％）外置＋9.5V/2.5A  AV/DC適配器;

直流供電：內置可充電鋰電池，標稱電壓7.4V, 2.1AH。電池供電時，連續工作時間大于4小時，電池電量過低蜂鳴器自動告警提醒用戶對電池進行充電。

2.4本儀表環境適應力：0℃～40℃ 20%～90%RH 86～106Kpa。

2.5本儀表達到工作特性的預熱時間為10min。

3.技術性能

3.1輸出頻率

3.1.1頻率范圍

平衡600Ω阻抗：  200Hz~620kHz。

平衡150Ω和0Ω阻抗：  200Hz~1700kHz。

不平衡75Ω和0Ω阻抗：  200Hz~1700kHz。

3.1.2頻率調節

數字鍵盤輸入或增量步進調節，步長由用戶根據需要設定，最小步長1 Hz。

3.1.3頻率顯示

液晶字符顯示，分辨率1Hz。

3.2頻率誤差

工作條件下：±1×10-6±1Hz。

3.3輸出電平

3.3.1測量單位：dB、dBm、mV；

功率電平（dBm）以1mW為基準；

電壓電平（dB）以0.775V為基準；

3.3.2電平調節

數字鍵盤輸入或增量步進調節，步長由用戶根據需要設定，最小步長0.1 dB。

3.3.3電平顯示器

帶有符號位的液晶字符顯示，分辨率0.1 dB。

3.3.4輸出電平范圍

輸出電平范圍見表1。

表1　  輸出電平范圍

3.4輸出電平誤差

3.4.10dB電平誤差

頻率10kHz、600Ω阻抗，在基準條件下：±0.1dB；在工作條件下：±0.25dB。

3.4.2電平線性誤差

以10kHz、600Ω、0dB為準，電平范圍－60dB～+20dB，在基準條件下：±0.2dB；在工作條件下：±0.3dB。

3.4.3頻率響應誤差

基準10kHz，輸入電平范圍－60dB～+20dB間任意電平，各阻抗檔頻響誤差見表2。

表2　  頻率響應誤差

頻率范圍 300Hz～620kHz >620kHz～1700kHz

基準條件 ±0.25dB ±0.3dB

工作條件 ±0.35dB ±0.4dB

3.4.4阻抗轉換電平誤差

以10kHz、600Ω、0dB為基準，各阻抗轉換誤差： 基準條件下±0.2dB；工作條件下±0.3dB。

3.4.5任意電平誤差

在基準條件下，輸出電平不低于－60dB，頻率300Hz～620kHz范圍，任意頻率與任意電平上的誤差：±0.4dB。

3.4.6輸出電平穩定度

在基準條件下，以10kHz、600Ω、0dB為基準；

電源電壓變化±10%，輸出電平變化：±0.05dB；

連續工作7h，0dB電平誤差應符合3.4.1的規定。

3.5輸出阻抗

3.5.1標稱值

不平衡輸出，可選擇0Ω、75Ω；

平衡輸出，可選擇0Ω、150Ω、600Ω。

輸出插座：同軸不平衡插座；三芯平衡插座。

3.5.2回波損耗

在工作條件下，不平衡75Ω阻抗，在整個工作頻帶內回波損耗應大于或等于30dB。

3.6輸出信號平衡

在工作條件下，平衡0Ω、600Ω阻抗，f≤620kHz，信號平衡大于或等于40dB；

f＞620kHz, 信號平衡大于或等于30dB。

3.7輸出波形純度

3.7.1諧波衰減：頻率300Hz～620kHz，諧波衰減不小于46dB；＞620kHz，諧波衰減大于或等于40dB。

3.7.2非諧波衰減大于或等于60dB。

3.8顯示器

LCD 圖形液晶顯示器視域尺寸：分辨率320×80 ，有效顯示面積135mm×40mm 。

頻率顯示分辨率：1Hz；

電平顯示分辨率：0.1dB；

3.9同步測量

與SD5010型選頻電平表雙機近端同步測量。

通過9針RS232交叉串行口線連接兩儀器，由選頻電平表控制電平振蕩器的輸出頻率，進行統一調整測試。

3.10自動測量

在振蕩器自動測量屏，設置增量后，頻率或電平按增量自動增減。

3.11RS232C串行輸出口

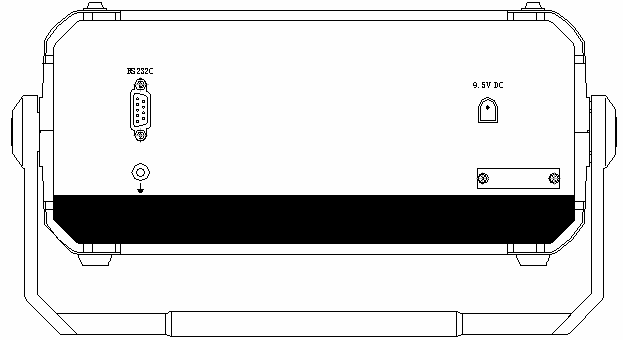

通過9針RS232串行插座與SD5010型選頻電平表連接。

3.12自動對測

起始頻率、增量、發信電平及阻抗可主動設置，最多可連續測量500個頻率點。每頻率點測量時間約4Ｓ。

3.13環境條件適應能力符合GB6587.1中Ⅱ組儀器的要求。

3.14電磁兼容性符合GB∕T18268-2000的規定。

3.15可靠性：平均無故障工作時間（MTBF）：3000h。

3.16電源為交流市電220V±10％（50Hz±5％）外置＋9.5V/2.5A  AV/DC適配器和內置鋰電池兼供，鋰電池連續供電時間約4小時。電池電量過低蜂鳴器自動告警。
