一、產品工作環境

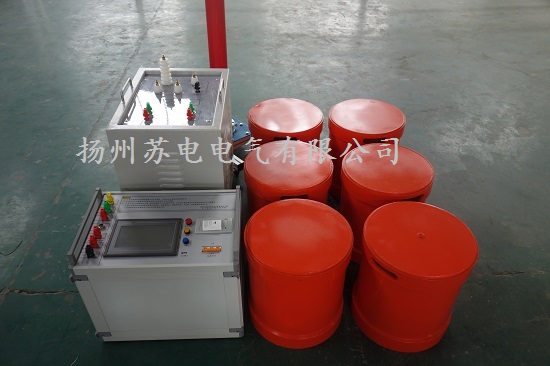

SDBP-500KVA/200KV/2.5A三級變頻串聯諧振試驗成套裝置

1.環境溫度：－150C –40 0C;

2.相對濕度：≤90%RH;

3.海拔高度:  ≤3500米；

二、裝置主要適用范圍

1、SDBP-500KVA/200KV/2.5A三級變頻串聯諧振試驗成套裝置滿足400mm2,10kV 電纜交流耐壓試驗，長度4km，電容≤1.68uF,試驗頻率30~300Hz,試驗電壓U≤22kV。

2、滿足400mm2,20kV 電纜交流耐壓試驗，長度3km，電容≤0.7944uF,試驗頻率30~300Hz,試驗電壓U≤45kV。

3、滿足400mm2,35kV 電纜交流耐壓試驗，長度3km，電容≤0.63uF,試驗頻率30~300Hz,試驗電壓U≤52kV。

4、滿足400mm2,110kV 電纜交流耐壓試驗，長度0.5km，電容≤0.078uF,試驗頻率30~300Hz,試驗電壓U≤128kV。

5、滿足120MVA/110kV以下變壓器交流耐壓試驗，電容≤0.02uF,試驗頻率45~65Hz,試驗電壓U≤160kV。

6、滿足110kV母線，GIS交流耐壓試驗，試驗頻率30~300Hz,試驗電壓U≤184kV。

三、系統技術規范及性能

1 系統技術參數

1.1 額定輸出電壓：      0～200kV

1.2 諧振電壓波型：      正弦波，波形畸變率＜1.0%

1.3 蕞大被試品電流；       2.5A

1.4 蕞大試驗容量：         500kVA

1.5 輸出頻率：   30～300Hz

1.6 工作時間：   滿功率輸出下，連續工作時間60min

1.7 品質因素：      30～90

1.8 輸入工作電源：   單相220V或三相380V±10%，50Hz

1.9 環境溫度：      －15℃～+40℃

1.10 相對濕度：      ＜90RH%，無凝露狀況

1.11 海拔高度：      ＜3500m

1.12 噪聲：     ≤50dB

2 系統的性能特點

2.1 充分利用我公司在電子測量技術和電磁兼容方面的優勢，完全自主開發設計和生產該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器。

2.2 具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。

2.3 具備多項保護功能，如：過壓、過流保護、放電保護、失諧保護等。

四、裝置容量確定

1、 滿足400mm2,110kV 電纜交流耐壓試驗，長度0.5km，電容≤0.078uF,試驗頻率30~300Hz,試驗電壓U≤128kV。

  頻率取35Hz

  試驗電流 I=2πfCU試 =2π×35×0.078×10-6×128×103=2.2A

  對應電抗器電感量 L=1/ω2C=265H

  設計六節電抗器，將四節電抗器串聯使用,則單節電抗器的參數為125kVA/50kV/2.5A/66H，裝置總?cè)萘繛?00kVA。

  驗證：1.滿足120MVA/110kV以下變壓器交流耐壓試驗，電容≤0.02uF,試驗頻率45~65Hz,試驗電壓U≤160kV。

  使用電抗器四節串聯，此時電感量為L=66*4=264H,

  配補償電容器160kV/0.01uF一只，此時總電容量為0.03uF

  試驗頻率f=1/2π√LC=1/(2×3.14×√264×0.03×10-6)=56.6Hz。

  試驗電流I=2πfCU試 =2π×56.6×0.03×10-6×160×103=1.7A。

2.滿足400mm2,10kV 電纜交流耐壓試驗，長度4km，電容≤1.68uF,試驗頻率30~300Hz,試驗電壓U≤22kV。

  使用電抗器四節并聯，此時電感量為L=66/4=16.5H,

  試驗頻率f=1/2π√LC=1/(2×3.14×√16.5×1.68×10-6)=30.2Hz。

  試驗電流I=2πfCU試 =2π×30.2×1.68×10-6×22×103=7.0A。

3.滿足400mm2,20kV 電纜交流耐壓試驗，長度3km，電容≤0.7944uF,試驗頻率30~300Hz,試驗電壓U≤45kV。

  使用電抗器四節并聯，此時電感量為L=66/4=16.5H,

  試驗頻率f=1/2π√LC=1/(2×3.14×√16.5×0.7944×10-6)=43.9Hz。

  試驗電流I=2πfCU試 =2π×43.9×0.7944×10-6×45×103=9.8A。

4.滿足400mm2,35kV 電纜交流耐壓試驗，長度3km，電容≤0.63uF,試驗頻率30~300Hz,試驗電壓U≤52kV。

  使用電抗器二節串聯三組并聯，此時電感量為L=66*2/3=44H,

  試驗頻率f=1/2π√LC=1/(2×3.14×√44×0.63×10-6)=30.2Hz。

  試驗電流I=2πfCU試 =2π×30.2×0.63×10-6×52×103=6.2A。

  結論：裝置容量定為500kVA/200kV，分六節電抗器，電抗器單節為125kVA/50kV/2.5A/57H，使用電抗器組合能滿足上述被試品的試驗要求。

五、試驗時使用關系表

六、主要部件的技術規范及性能

1 變頻電源控制箱 BPXZ-25kVA/220V/380V    1臺

1.1 技術參數

1.1.1 輸入工作電源：單相220V或三相380V±10%，50Hz。

1.1.2 輸出電壓和電流：0～400V，蕞大電流50A。

1.1.3 輸出頻率：30～300Hz，頻率調節細度0.1Hz，不穩定度＜0.05%。

1.1.4 額定輸出容量：25kVA

1.1.5 外形尺寸和重量：510×340×320mm；25kg

1.2 性能特點

1.2.1 參數設置：可對試驗電壓、耐壓時間、試驗?zāi)Ｊ?、試?yàn)電流、等參數進行設置或選擇。

1.2.2 試驗?zāi)Ｊ剑菏謩釉囼?yàn)?zāi)Ｊ?、自動試?yàn)?zāi)Ｊ?/p>

a、手動試驗?zāi)Ｊ剑壕邆渖龎?、調諧（含手動、自動）、降壓（手控自動）功能等。

b、自動試驗?zāi)Ｊ剑哼M(jìn)入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。

1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。

1.2.4 數據存儲功能：試驗結果保存、回查等。

a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。

b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。

1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1%。

1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。

1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具安全性，有效保護人身、設備及試品的安全。

1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

2 激勵變壓器 JLB-25kVA/1.5kV/3kV/5kV/10kV/0.4kV     1臺

配置特點：將高電壓、小電流、短時間與低電壓、大電流、長時間的試品試驗分開處理，配置不同抽頭勵磁變，以保證勵磁變壓器的zui大利用率及重量zui輕。

 2.1 技術參數

2.1.1 額定容量： 25kVA

2.1.2 輸入電壓： 0～400V

2.1.3 輸出電壓：   1.5kV;3kV;5kV;10kV

2.1.4 工作頻率范圍： 30～300Hz

2.1.5 工作時間： 60min

2.1.6 外形尺寸和重量：400×330×450mm；125kg

2.1.7 適用范圍： 電氣主設備試驗及電纜試驗

2.2 性能特點

2.2.1 激勵變?yōu)楦墒浇Y(jié)構，無漏油之慮。

2.2.2 高、低壓繞組及鐵芯間均設靜電屏蔽層，既是勵磁變壓器，又是隔離變壓器。

2.2.3 內置過壓保護，防止擊穿反擊。

3 高壓諧振電抗器 DK-125kVA/50kV   6臺

3.1 技術參數

3.1.1 額定蕞高工作電壓：50kV（有效值）

3.1.2 額定蕞大工作電流：2.5A（有效值）

3.1.3 額定容量：   125kVA

3.1.4 額定電感量：   66H

3.1.5工作頻率：           30～300Hz

3.1.6 工作時間：   60min

3.1.7 外形尺寸和重量：     φ400×350mm；70kg/臺

3.2 性能特點

3.2.1 高壓諧振電抗器采用真空環氧整體澆注，外有憎水層，防潮性能好，絕緣耐熱等級F級，滿足干式電抗器國家規范要求。

3.2.2 電抗器為便攜式，體積小，重量輕。

3.2.3 電抗器配有防渦流絕緣底座，串聯時分組重疊，以降低總體高度減輕勞動強度，增強安全穩定性。

4 電容分壓器 FC-200kV/1200pF  1臺

4.1 技術參數

4.1.1 工作方式：   純電容式

4.1.2 額定電壓：  200kV有效值

4.1.3 額定電容量：1200pF

4.1.4 工作頻率：   30～300Hz

4.1.5 測量誤差：   ＜1.5%

4.1.6 外形尺寸和重量：    φ120×800mm；8kg(2只)

4.2 性能特點

4.2.1 額定電壓下可連續運行1小時。

4.2.2 在30～300Hz范圍內，其精度和穩定度保持要求不變。

4.2.3 在20℃、0.4～0.5UN下介損值：≤0.15

4.2.4 分壓比誤差：有效值時≤1.0%，

4.2.5 高、低壓臂的電容采用一致的介質結構，溫度系數小，角位移小，在30~300H內分壓比不變。

4.2.6 電壓測量通過專用測試引線引至變頻電源進行測量。

七、系統的基本配置

(一)主要部件一覽表

（二）設備附件及相關資料一覽表
