一、系統簡介

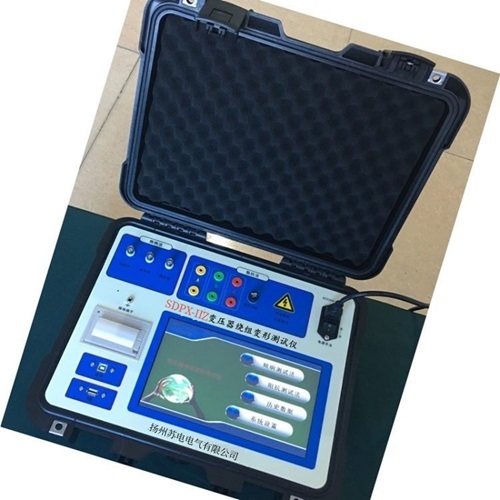

SDPX-IIZ變壓器繞組變形綜合測試儀 頻響法阻抗法用于測試電力變壓器及其它特殊用途的變壓器繞組變形情況。電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等變形現象，這將嚴重影響變壓器的安全運行。按國家電力行業標準DL/T911－2004頻率響應分析法，和DLT 1093-2018電抗法，測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，或者短路阻抗值，并對檢測結果進行縱向或橫向比較，判斷變壓器繞組可能發生的變形情況。

二、主要技術特點

一． 頻響法

l 采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對66kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。

l 測量速度快，對單個繞組測量時間2分鐘以內。

l 頻率精度非常高，精度高于0.001%。

l 數字化頻率合成，頻率穩定性更高。

l 單機顯示3條曲線，自動計算相關參數，自動診斷繞組的變形情況，給出診斷的參考結論。

l 單機測量，無需外接電腦。測量數據本地存儲，可用U盤導出至上位機軟件。

l 上位機軟件界面簡潔直觀，集分析、存儲、報告導出、打印、3D曲線、對數曲線等諸多功能。

l 可以單機測試，也可以與PC聯機測試。

三、主要技術指標

l 測量速度：單相繞組小于2分鐘

l 輸出電壓：Vpp-20V

l 輸出阻抗：50Ω

l 輸入阻抗：1MΩ （響應通道內置50Ω匹配電阻）

l 掃頻范圍：1KHz-10000KHz(10MHZ)

l 頻率精度：0.001%

l 掃頻方式：線性掃描

l 曲線顯示：幅頻曲線

l 測量動態范圍寬：－120dB～20dB

l 供電電壓：AC220V±10%

二． 電抗法

l 本機采用了單相測試法。

l 單機額定輸出：AC220V，10A。無需外接電源。

l 測量精度：

電壓，電流：0.2%

阻抗，功率因數，漏電感：0.5%

l 內置打印機，方便打印結果。

l 可以單機測試，也可以與PC聯機測試。

l 溫度范圍：-10℃～50℃

l 濕度范圍：≤85%RH
